Cấu tạo máy nén khí trục vít là gì ?
Máy nén khí trục vít là loại máy nén thể tích, thường được sử dụng trong mạng lưới hệ thống luân chuyển thu gom khí sát cánh ở những mỏ hoặc cung ứng nguồn khí nén cho những thiết bị đo và tinh chỉnh và điều khiển tự động hóa .

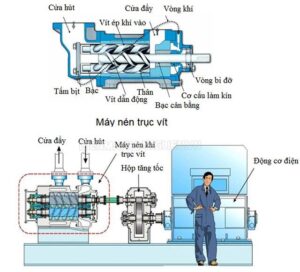

Cấu tạo của mỗi loại máy nén trục vít là khác nhau tùy vào mỗi mã sản phẩm, tên thương hiệu. Tuy nhiên, nhìn chung máy bơm khí nén sẽ đều gồm có những bộ phận sau đây :
Bộ phận động cơ của máy

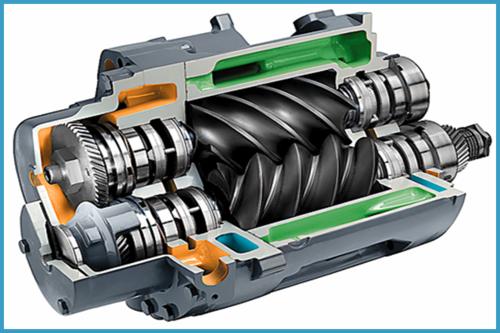

Động cơ chính là linh hồn của bất kỳ chiếc máy nén không khí nào. Trong đó, bao gồm cụm đầu nén, motor điện, bộ coupling.
Cụm đầu nén ( gồm motor, dây đai, bánh răng, trục vít, … ) : đảm nhiệm việc nén khí của máy
- Trục vít ( 1 trục chính, 1 trục phụ ) có những rãnh răng ăn khớp với nhau ( rơi lệch số răng giữa 2 trục từ 1-2 răng )
- Motor điện và bộ coupling giúp chuyển hóa điện năng thành cơ năng. Hầu hết những máy nén trục vít đều sử dụng động cơ 3 pha.
=>>> Xem thêm: Máy nén khí 10kg – Những máy nén khí 10kg nên mua 2022

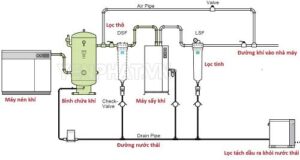

Hệ thống van của máy bơm khí nén
Đây là bộ phận không hề thiếu trong mỗi chiếc máy nén không khí. Hệ thống van gồm có :
- Van hút với trách nhiệm kiểm soát và điều chỉnh lưu lượng của khí nén đầu vào
- Van một chiều tại đầu ra giúp khí chỉ chuyển dời theo chiều xác lập
- Van chặn đầu giúp ngăn ngừa dầu tràn từ đầu nén khí sang motor khi máy không quản lý và vận hành. Van này nằm ở dưới đáy của cụm đầu nén .
- Van áp suất tối thiểu ( có tính năng gần như van một chiều ) giúp duy trì áp suất tối thiểu tại bình dầu
- Van hằng nhiệt điều tiết lượng dầu nhờn đi trên két làm mát
- Van điện từ thực thi trách nhiệm đóng, mở cổ hút
- Van an toàn bảo vệ máy được bảo đảm an toàn trước những sự cố chập cháy từ nguồn điện
Các bộ phận tương quan đến dầu nhờn
- Bình chứa dầu chứa dầu máy
- Lọc tách dầu có vai trò vô hiệu dầu máy ra khỏi khí nén, bảo vệ chất lượng của khí đầu ra
- Đường ống hồi dầu thu dầu dưới đáy có lọc tách dầu động lại sau quy trình lọc tách
- Lọc dầu được lắp giữa bình dầu và trục vít để lọc những cặn bẩn lẫn trong dầu
- Lọc sơ cấp hạn chế sự ảnh hưởng tác động của bụi bẩn, … vào trong máy

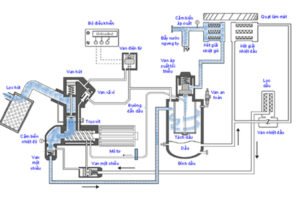

Hệ thống giải nhiệt của máy nén không khí
Khi hoạt động giải trí, máy sẽ sinh ra nhiệt làm nóng máy. Chính cho nên vì thế, để bảo vệ quản lý và vận hành của máy và những thiết bị sử dụng khí, máy bơm hơi khí nén bắt buộc cần có những bộ phận giải nhiệt và bảo vệ chúng hoạt động giải trí tốt .
- Bộ giải nhiệt giảm nhiệt cho khí nén trước khi khí ra khỏi bình chứa .
- Két giải nhiệt dầu được đặt cạnh bộ làm mát để làm mát dầu và khí nén
- Quạt làm mát thổi không khí ở xung quanh bộ làm mát dầu và khí nén
- Cảm biến nhiệt độ đo nhiệt độ máy và đưa ra cảnh báo nhắc nhở nếu như nhiệt đooj đang ở mức quá cao
- Cảm biến quá tải ( rơle ) được lắp ráp để bảo vệ máy khỏi những sự cố chập, cháy, …
- Cảm biến áp suất tinh chỉnh và điều khiển máy hoạt động giải trí trong giải áp suất định mức
Ngoài ra, cấu tạo máy nén khí trục vít sẽ còn có những bộ phận khác như công tác làm việc, màn hình hiển thị điều khiển và tinh chỉnh, vỏ máy, …
Ứng dụng của máy nén khí trục vít
Máy nén khí có hiệu suất và hiệu năng rất lớn nên được ứng dụng nhiều trong sản xuất công nghiệp, đặc biệt quan trọng là công nghiệp nặng.
- Công nghiệp điện tử : lắp ráp linh phụ kiện tự động hóa, thổi bụi, vệ sinh linh phụ kiện, đóng gói, …
- Công nghiệp thiết kế xây dựng : Vận chuyển, phun bê tông, khoan tường, phun sơn, …
- Công nghiệp khai khoáng: cung cấp oxy cho công nhân, loại bỏ lưu huỳnh, bụi bẩn trong hầm mỏ, hỗ trợ quá trình thăm dò độ sâu hầm mỏ, vận chuyển khoáng vật,…
- Công nghiệp thực phẩm : đóng gói, đóng chai, làm đầy hoặc truyền tải, …
- Lĩnh vực y tế ( máy trục vít không dầu ) : sấy khô và khử trùng những thiết bị y tế, cung ứng khí nén sạch cho máy chụp X-quang, máy khoan, …
Nguyên lý thao tác của máy nén khí trục vít
Nguyên lý máy nén khí trục vít là biến hóa thể tích không khí khi trục vít quay. Khi quản lý và vận hành, hai trục vít quay làm cho thể tích khe hở của trục vít và buồng nén nhỏ dần. Điều này sẽ tạo ra khí nén .
Về cơ bản, cấu tạo máy nén khí trục vít có dầu ( ngâm dầu ) và không dầu tựa như nhau, nguyên tắc hoạt động giải trí giống nhau .
Khác nhau là ở máy nén khí có dầu, trục vít ngập toàn bộ trong dầu nên lúc khí bước chân vào đầu nén sẽ được lẫn với dầu ( có khả năng giảm nhiệt máy nén khí và làm kín những kẽ hở của bánh răng ). Ngược lại, máy nén không dầu đường khí và đường dầu không trộn vào nhau mà nối gót 2 đường riêng không liên quan gì đến nhau.

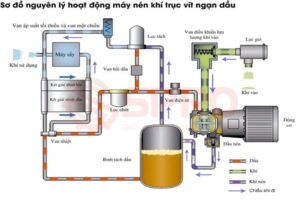

Nguyên lý hoạt động máy nén khí trục vít có dầu
Hỗn hợp dầu và khí được vận động và di chuyển vào bình chứa. Tại đây :
Lọc tách giữ lại dầu, đẩy ngược dầu qua giàn làm mát dầu ➔ về đầu nén khí liên tục quy trình tiếp theo
Khí nén ➔ lọc tách dầu ➔ van áp suất tối thiểu ➔ dàn làm mát khí ➔ đầu ra phân phối cho những thiết bị cần sử dụng khí nén
Sơ đồ hoạt động giải trí của máy nén khí trục vít không dầu
- Đường khí : không khí qua van cửa nạp ➔ đầu nén cấp 1 lên áp suất 2-2. 5 bar ➔ giàn tản nhiệt trung gian ➔ đầu nén cấp 2 lên 8-9 bar ➔ giàn tỏa nhiệt khí ➔ đầu ra cung ứng khí sạch 100 %
- Đường dầu : Bể chứa dầu ➔ giàn làm mát dầu ➔ lọc dầu ➔ bôi trơn những ổ bi đầu nén, bánh răng truyền động ➔ trở về bể dầu liên tục thjwc hiện quy trình tiếp theo
=>> Xem thêm: Máy nén khí 5kg có tốt không? Chia sẻ về cách sử dụng 2022
Hướng dẫn quản lý và vận hành máy nén khí trục vít
Để khởi động máy nén không khí trục vít, bạn thực thi theo những thao tác dưới đây :
- Bật công tắc nguồn nguồn, kiểm tra đèn LED màu xanh sáng
- Mở van khí ra ( AV )
- Đóng van xả nước ngưng tụ ( DM )
- Bấm nút khởi động và máy mở màn khởi động. Đèn LED màu xanh báo hiệu máy đang hoạt động giải trí tự động hóa. Khoảng 10 giây sau, máy khởi đầu thao tác có tải .
Các lỗi thường gặp của máy nén khí trục vít
Khi quản lý và vận hành máy, bạn hoàn toàn có thể gặp 1 số ít trục trặc cơ bản. Hãy kiểm tra lại máy để có cách khắc phục tương thích nhất .
Máy không chạy
Sau khi đã bấm nút khởi động nhưng máy không hoạt động giải trí hoàn toàn có thể do nguồn điện đầu vào hoặc một thiết bị bảo vệ máy đã kích hoạt nên cần kiểm tra những rơle, nút dừng khẩn cấp của máy, những báo lỗi trên màn hình hiển thị LED, nguồn điện, thứ tự những pha, …
Nhiệt độ quá cao làm máy ngừng hoạt động giải trí
Thử kiểm tra một số ít nguyên do phát sinh ra lỗi này như :
- Nhiệt độ thiên nhiên và môi trường quá cao
- Dầu máy nén khí quá thấp, sử dụng sai loại dầu máy
- Dầu làm mát quá bẩn
- Van điều khiển và tinh chỉnh nhiệt độ dầu, quạt làm mát máy không hoạt động giải trí, …
Máy hoạt động giải trí nhưng không lên áp suất
Máy hoạt động giải trí không tải hoàn toàn có thể vì :
- Nguồn điện cấp đến van điện từ
- Cuộn dây tinh chỉnh và điều khiển van điện từ, van điện từ có đang hoạt động giải trí không
- Van hút hút có mở khi máy đang chạy không
Xem thêm: Lỗi thường gặp ở máy nén khí trục vít
Công suất thấp
Nguyên nhân dẫn đến tình trạng này có thể là do có sự rò rỉ khí nén trên hệ thống đường ống khí nén, lọc khí đầu vào bị tắc nghẽn, van hút của máy chưa được mở hoàn toàn,…
Dầu máy thoát ra nhiều hoặc nước lẫn trong khí đầu ra
Trong khí nén có quá nhiều dầu hoàn toàn có thể vì lọc tách dầu bị hỏng, nhiệt độ máy quá cao làm thủng lọc tách dầu, dầu trong máy quá nhiều, sử dụng sai loại dầu, …
Còn nếu có lẫn nhiều nước trong khí hãy kiểm tra những van xả nước tự động hóa, những máy sấy khí có hoạt động giải trí tốt không, …
